FOB – F2 – écran thermique laine de roche


(nombre intermédiaire de solutions)

Parties courantes

Télécharger
FOBF02-01

Vue 3D

Télécharger
FOBF02-01

Partie courante

Points singuliers

Télécharger
FOBF02-03

Paroi continue - Liaison plancher bois - Déflecteur acier

Télécharger
FOBF02-04

Paroi continue - Liaison plancher bois - Déflecteur bois

Télécharger
FOBF02-05

Paroi continue - Liaison plancher bois - Déflecteur bois renforcé

Télécharger
FOBF02-06

Paroi continue - Liaison plancher béton - Déflecteur acier

Télécharger
FOBF02-07

Paroi continue - Liaison plancher béton - Déflecteur bois

Télécharger
FOBF02-08

Paroi continue - Liaison plancher béton - Déflecteur bois renforcé

Télécharger
FOBF02-09

Paroi interrompue - Liaison plancher bois - Déflecteur acier

Télécharger
FOBF02-10

Paroi interrompue - Liaison plancher bois - Déflecteur bois

Télécharger
FOBF02-11

Paroi interrompue - Liaison plancher bois - Déflecteur bois renforcé

Télécharger
FOBF02-12

Paroi interrompue - Liaison plancher béton - Déflecteur acier

Télécharger
FOBF02-13

Paroi interrompue - Liaison plancher béton - Déflecteur bois

Télécharger
FOBF02-14

Paroi interrompue - Liaison plancher béton - Déflecteur bois renforcé

Télécharger
FOBF02-15

Paroi continue - Détail angle rentrant

Télécharger
FOBF02-16

Paroi continue - Détail angle sortant

Télécharger
FOBF02-17

Paroi continue - Détail liaison joint de dilatation

Télécharger
FOBF02-18

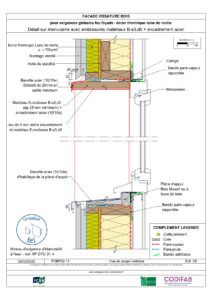

Détail sur menuiserie avec embrasures matériaux B-s3,d0 + encadrement acier

Télécharger
FOBF02-19

Détail sur menuiserie avec embrasures matériaux B-s3,d0 + encadrement acier

Télécharger
FOBF02-20

Détail sur menuiserie avec embrasures matériaux A2-s3,d0 + encadrement acier

Télécharger
FOBF02-21

Détail sur menuiserie avec embrasures matériaux A2-s3,d0 + encadrement acier

Télécharger
FOBF02-22

Détail sur menuiserie avec embrasures laine de roche + encadrement acier

Télécharger
FOBF02-23

Détail sur menuiserie avec embrasures laine de roche + encadrement acier

Caractéristiques techniques

Recherche

Nombre de résultats : 12

Feu Feu façade
Longueur du débord du déflecteur en mm par rapport au nu extérieur du bardage Obligation d'un dispositif d'obturation de lame d'air
≥150 mm Requis
Feu Feu Feu Acoustique Feu Thermique
Solutions en parement intérieur Performance de résistance au feu en minute Affaiblissement acoustique aux bruits aériens extérieurs RA,tren dB         Conductivité thermique (lambda) de l’isolant en W/m.K Coefficient de transmission thermique Up en W/m2.K Résistance thermique R en m2.K/W
2 BA 13 EI 30 36 flèche-bas 0.032 0.17 5.62
2 BA 13 EI 30 36 0.038 0.193 4.92
2 BA 13 EI 30 36 0.041 0.204 4.64
1 BA 15F EI 30 34 flèche-bas 0.032 0.17 5.62
1 BA 15F EI 30 34 0.038 0.193 4.92
1 BA 15F EI 30 34 0.041 0.204 4.64
1 BA 18 EI 30 35 flèche-bas 0.032 0.17 5.62
1 BA 18 EI 30 35 0.038 0.193 4.92
1 BA 18 EI 30 35 0.041 0.204 4.64
2 BA 18 EI 60 37 flèche-bas 0.032 0.17 5.62
2 BA 18 EI 60 37 0.038 0.193 4.92
2 BA 18 EI 60 37 0.041 0.204 4.64

En acoustique, pour les parois visant un isolement (valeur réglementaire) de moins de 35 dB, les valeurs de l'indice d'affaiblissement acoustique au bruit aérien peuvent être utilisées directement afin d’être comparée à l’objectif visé (valeurs réglementaires).

En effet, on considère les transmissions latérales négligeables.

Attention : Pour les parois visant un isolement (valeur réglementaire) de 35 dB et plus, l’impact des transmissions « solidiennes » est à appréhender.

Attention : Les équipements de façade (menuiseries, coffres de volet roulant, entrées d’air…) doivent être pris en compte dans le calcul pour ne pas dégrader la performance de la paroi.

Pour accéder aux PV d'essai acoustiques, pour en savoir plus sur l'Utilisation de ces valeurs et notamment leur Reconnaissance et les Hypothèses prises cliquez ici
Hypothèses prises en comptes pour la définitions des caractéristiques techniques : cliquez ici
