Parois bois / Façades ossature bois sans exigences globales feu façade / FOB 2 -

Isolant en âme et complément d’isolant intérieur

Parties courantes

Télécharger
FOB02-01

Vue 3D

Télécharger
FOB02-02

Partie courante

Caractéristiques techniques

Recherche

Pour les valeurs de déphasage ci-après, les calculs sont réalisés pour des parois dont l’isolant est le même entre montants et en isolant intérieur.

Nombre de résultats : 15

Feu Feu Feu Acoustique Feu Thermique
Solutions en parement intérieur Performance de résistance au feu en minute Affaiblissement acoustique aux bruits aériens extérieurs RA,tr en dB         Conductivité thermique (lambda) de l’isolant en W/m.K Coefficient de transmission thermique Up en W/m2.K Résistance thermique R en m2.K/W Déphasage en h
1 BA 13 EI 15 46 flèche-bas 0.032 0.186 5.12 5.5
1 BA 13 EI 15 46 0.038 0.213 4.43 5.2
1 BA 13 EI 15 46 0.041 0.226 4.16 5
2 BA 13 EI 30 49 flèche-bas 0.032 0.186 5.12 6.1
2 BA 13 EI 30 49 0.038 0.213 4.43 5.7
2 BA 13 EI 30 49 0.041 0.226 4.16 5.6
1 BA 15F EI 30 47 flèche-bas 0.032 0.186 5.12 5.7
1 BA 15F EI 30 47 0.038 0.213 4.43 5.3
1 BA 15F EI 30 47 0.041 0.226 4.16 5.1
1 BA 18 EI 30 48 flèche-bas 0.032 0.186 5.12 5.8
1 BA 18 EI 30 48 0.038 0.213 4.43 5.4
1 BA 18 EI 30 48 0.041 0.226 4.16 5.3
2 BA 18 EI 60 50 flèche-bas 0.032 0.186 5.12 6.5
2 BA 18 EI 60 50 0.038 0.213 4.43 6.2
2 BA 18 EI 60 50 0.041 0.226 4.16 6

Attention : l’isolation en fibre de bois est actuellement une technique non traditionnelle qui ne tolère aucune reprise d’humidité. De ce fait, la jurisprudence en matière d’évaluation (Avis techniques) vise sa mise en œuvre en ambiance intérieure sèche. Dans le présent Catalogue, l’isolant en fibre de bois n’est donc appréhendé qu’en positionnement en âme protégé par un panneau et en complément d’isolant intérieur.

En acoustique, pour les ouvrages visant un isolement acoustique de façade Dn,T,A,tr (valeur réglementaire) de moins de 35 dB, on pourra retenir un affaiblissement acoustique au bruit aérien de la paroi RA,tr au moins égal à l’objectif Dn,T,A,tr visé (valeurs réglementaires).
En effet, on considère les transmissions latérales négligeables.
Néanmoins, il est d'usage de prendre une marge de sécurité de 1 à 2 dB pour tenir compte des aléas de mise en oeuvre sur chantier.

Attention : Pour les ouvrages visant un isolement acoustique de façade Dn,T,A,tr (valeur réglementaire) de 35 dB et plus, l’impact des transmissions latérales est à appréhender par une étude acoustique plus approfondie.

Attention : Afin de prendre en compte d'éventuelles dégradations apportées par les équipements de façade (menuiseries, coffres de volet roulant, entrées d’air…), l'affaiblissement acoustique de la paroi RA,tr sera réajusté à la hausse. Pour le dimensionnement de la paroi globale, une étude acoustique approfondie sera également nécessaire.

Pour accéder aux PV d'essai acoustiques, pour en savoir plus sur l'Utilisation de ces valeurs et notamment leur Reconnaissance et les Hypothèses prises cliquez ici

Points singuliers

Télécharger
FOB02-03

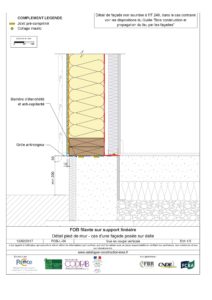

Pied de mur - Façade posée sur dalle

Télécharger
FOB02-04

Pied de mur - Façade posée sur équerre

Télécharger
FOB02-05

Liaison avec plancher intermédiaire - Façade filante avec appui unique en pied

Télécharger
FOB02-06

Liaison avec plancher intermédiaire - Façade filante posée avec appuis multiples

Télécharger
FOB02-07

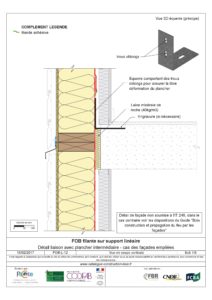

Liaison avec plancher intermédiaire - Façade interrompue

Télécharger
FOB02-08

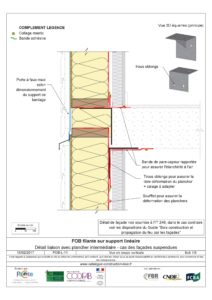

Liaison avec plancher intermédiaire et balcon - Façade interrompue

Télécharger
FOB02-09

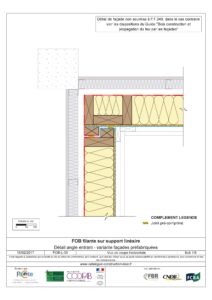

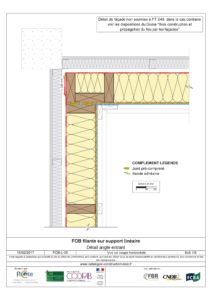

Angle rentrant

Télécharger
FOB02-10

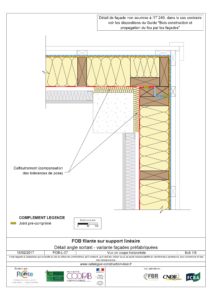

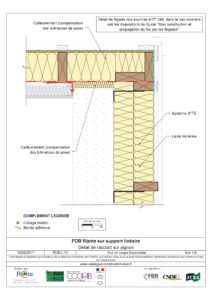

Angle sortant

Télécharger
FOB02-11

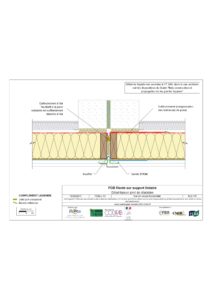

Joint de dilatation

Télécharger
FOB02-12

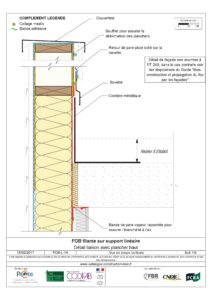

Liaison avec plancher haut

Télécharger
FOB02-13

Menuiserie - Encadrement rapporté bois (Ee1)

Télécharger
FOB02-14

Menuiserie - Encadrement rapporté bois (Ee1)

Télécharger
FOB02-15

Menuiserie - Encadrement rapporté métal (Ee1 et Ee2)

Télécharger
FOB02-16

Menuiserie - Encadrement rapporté métal (Ee1 et Ee2)

CCTP
