Éléments bois rapportés en façade / Ouvrages perpendiculaires au plan de la façade / Lames sur chant

Parties courantes

Télécharger
EBNS08-01

Vue 3D

Télécharger
EBNS08-02

Coupe transversale et longitudinale

Caractéristiques techniques

Recherche
Classe d’emploi requise a minima : 3.1

Nombre de résultats : 5

Solutions* Elancement maximal Epaisseur minimale (mm) Equivalence de performance mécanique minimale**
Pour les lames fixées sur le chant Pour les lames fixées à plat
Douglas 4 6 21 C18
Douglas traité CL3.2 4 6 21 C18
Mélèze 4 6 21 C18
Pin maritime traité CL4 4 6 21 C18
Pin sylvestre traité CL4 4 6 21 C18

*Solution à base de durabilité naturelle du duramen ou à durabilité conférée avec l'aubier.

**Approche simplifiée "par défaut" (sécuritaire) mentionnée au paragraphe 5.1.2 des Recommandations Professionnelles Éléments bois non structuraux rapportés en façade.



Cas précalculés

Télécharger

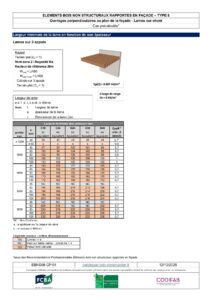

EBNS08-CP-01

Lame sur 3 appuis - Vent zone 2 / Rugosité IIIa

Télécharger

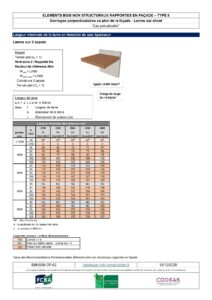

EBNS08-CP-02

Lame sur 2 appuis - Vent zone 2 / Rugosité IIIa

Télécharger

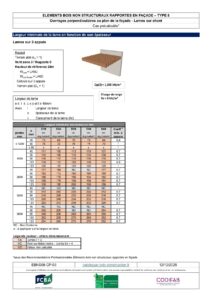

EBNS08-CP-03

Lame sur 3 appuis - Vent zone 3 / Rugosité 0

Télécharger
EBNS08-CP-04

Lame sur 2 appuis - Vent zone 3 / Rugosité 0

Points singuliers

Télécharger

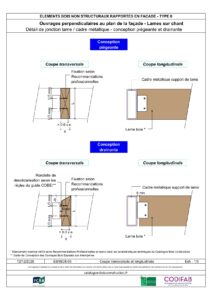

EBNS08-03

Détail de jonction lame / cadre métallique

Télécharger

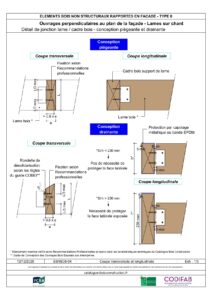

EBNS08-04

Détail de jonction lame / cadre bois - conception piégeante et drainante

Télécharger
EBNS08-05

Détail de jonction poutres cadre en bois

Télécharger

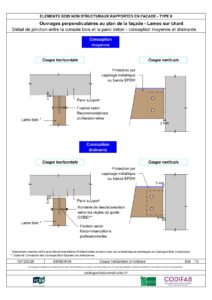

EBNS08-06

Détail de jonction entre la console bois et la paroi béton

Télécharger

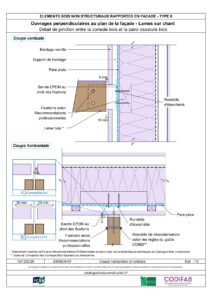

EBNS08-07

Détail de jonction entre la console bois et la paroi ossature bois

Télécharger

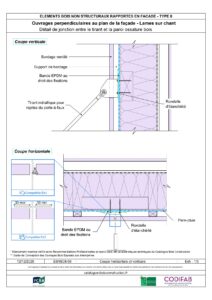

EBNS08-08

Détail de jonction entre le tirant et la paroi ossature bois

CCTP
