Éléments bois rapportés en façade / Ouvrages parallèles au plan de la façade / Lames obliques – pose horizontale

Parties courantes

Télécharger
EBNS06-01

Vue 3D

Télécharger
EBNS06-02

Lames entre montants - conception piégeante

Télécharger
EBNS06-03

Lames entre montants - conception drainante

Télécharger
EBNS06-04

Lames semi filantes devant les montants - conception piégeante

Télécharger
EBNS06-05

Lames semi filantes devant les montants - conception drainante

Caractéristiques techniques

Recherche
Classe d’emploi requise a minima : 3.1

Nombre de résultats : 5

Solutions* Elancement maximal Epaisseur minimale (mm) Equivalence de performance mécanique minimale**
Pour les lames fixées sur le chant Pour les lames fixées à plat
Douglas 4 6 21 C18
Douglas traité CL3.2 4 6 21 C18
Mélèze 4 6 21 C18
Pin maritime traité CL4 4 6 21 C18
Pin sylvestre traité CL4 4 6 21 C18

*Solution à base de durabilité naturelle du duramen ou à durabilité conférée avec l'aubier.

**Approche simplifiée "par défaut" (sécuritaire) mentionnée au paragraphe 5.1.2 des Recommandations Professionnelles Éléments bois non structuraux rapportés en façade.

Cas précalculés

Télécharger
EBNS06-CP-01

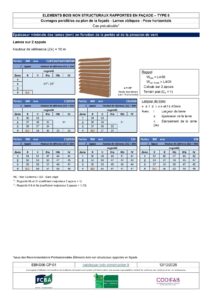

Lame sur 2 appuis - (Ze) = 10 m

Télécharger
EBNS06-CP-02

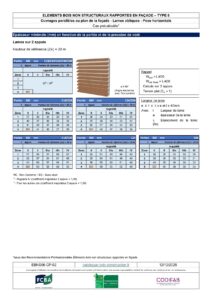

Lame sur 2 appuis - (Ze) = 28 m

Points singuliers

Télécharger
EBNS06-06

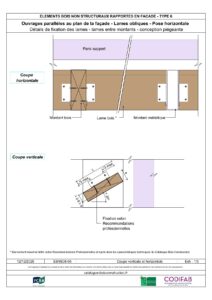

Fixation des lames - lames entre montants - conception piégeante

Télécharger
EBNS06-07

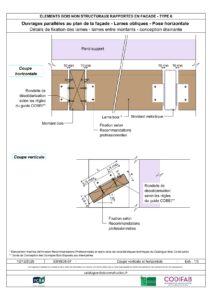

Fixation des lames - lames entre montants - conception drainante

Télécharger
EBNS06-08

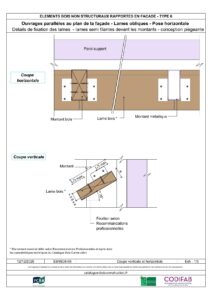

Fixation des lames - lames semi filantes devant les montants - conception piégeante

Télécharger
EBNS06-09

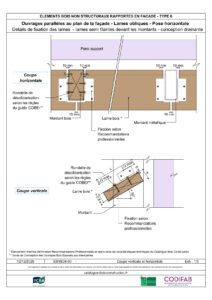

Fixation des lames - lames semi filantes devant les montants - conception drainante

Télécharger
EBNS06-10

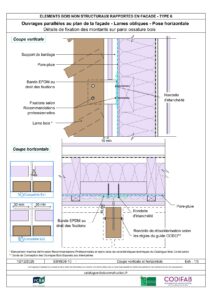

Fixation des montants sur paroi ossature bois

CCTP
