Éléments bois rapportés en façade / Ouvrages parallèles au plan de la façade / Lames obliques – pose verticale
Parties courantes
Vue 3D
sur paroi béton - fixation ponctuelle - conception piégeante et drainante
sur paroi béton - fixation ponctuelle - conception moyenne et drainante
sur paroi ossature bois - fixation ponctuelle
Caractéristiques techniques
Nombre de résultats : 5
| Solutions* | Elancement maximal | Epaisseur minimale (mm) | Equivalence de performance mécanique minimale** | |
|---|---|---|---|---|
| Pour les lames fixées sur le chant | Pour les lames fixées à plat | |||
| Douglas | 4 | 6 | 21 | C18 |
| Douglas traité CL3.2 | 4 | 6 | 21 | C18 |
| Mélèze | 4 | 6 | 21 | C18 |
| Pin maritime traité CL4 | 4 | 6 | 21 | C18 |
| Pin sylvestre traité CL4 | 4 | 6 | 21 | C18 |
*Solution à base de durabilité naturelle du duramen ou à durabilité conférée avec l'aubier.
**Approche simplifiée "par défaut" (sécuritaire) mentionnée au paragraphe 5.1.2 des Recommandations Professionnelles Éléments bois non structuraux rapportés en façade.
Points singuliers

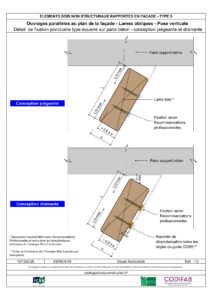

Fixation ponctuelle type équerre sur paroi béton - conception piégeante et drainante

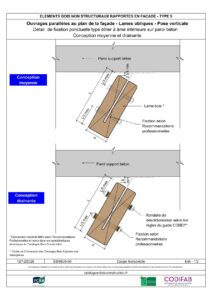

Fixation ponctuelle type étrier à âme intérieure sur paroi béton - Conception moyenne et dr...

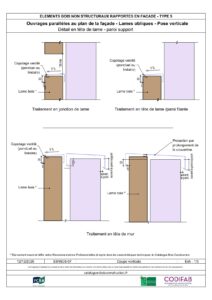

Détail en tête de lame

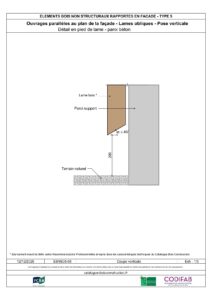

Détail en pied de lame - paroi béton

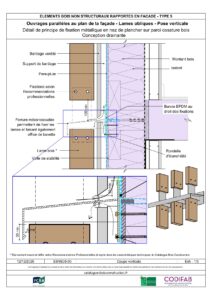

Fixation métallique en nez de plancher - paroi ossature bois

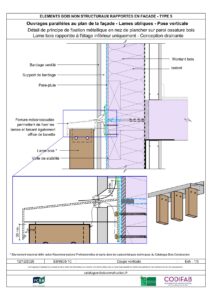

fixation métallique en nez de plancher - paroi ossature bois - Lame bois rapportée à l'étage...

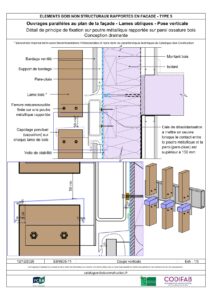

Fixation sur poutre métallique rapportée - paroi ossature bois

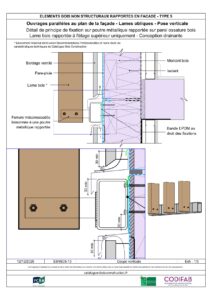

Fixation sur poutre métallique rapportée - paroi ossature bois - Lame bois rapportée à l'ét...
Fixation sur poutre métallique rapportée - paroi ossature bois - Lame bois rapportée à l'ét...

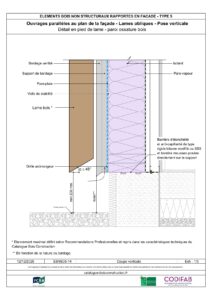

Détail en pied de lame - paroi ossature bois
